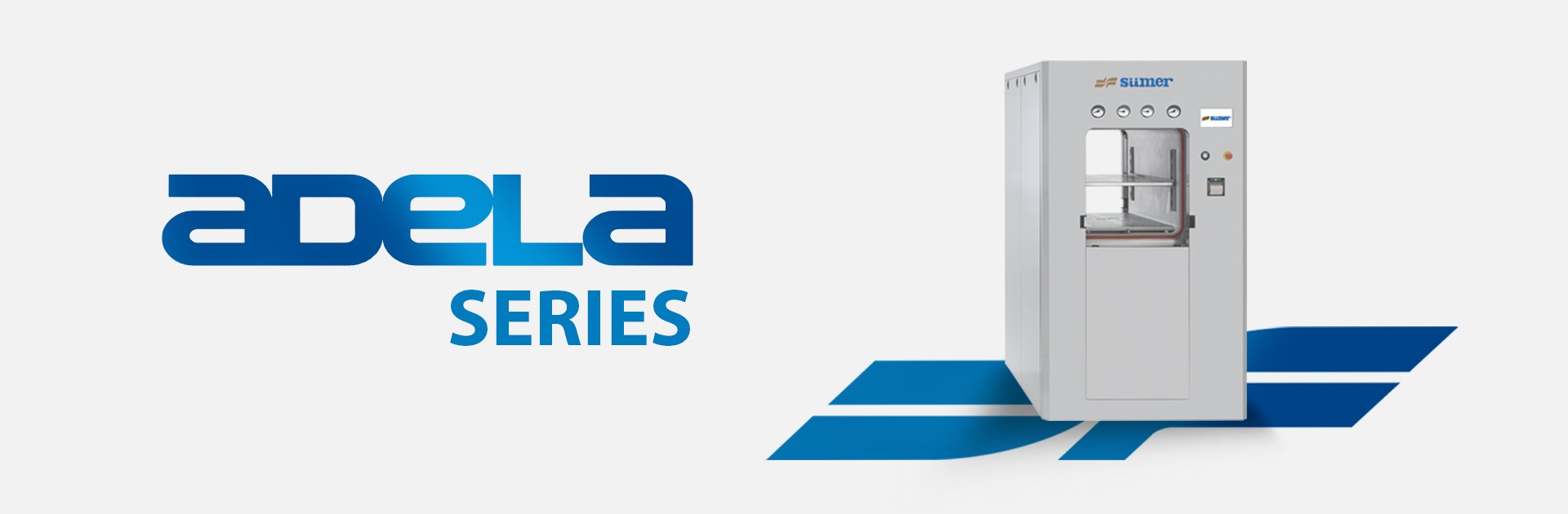

Adela Serisi Otoklavlar

ADELA Serisi Otoklavlar

ADELA-OT serisi buhar sterilizatörler tasarlanmış ve üretilmiş ilişkin en imalat ve ürün standartlar.

Genel özellikleri

Kontrol sistem:	PLC CPU, Dual CPU (Opsiyonel)
Operasyon mod:	Tam Otomatik / Buton Emretmek
Ekran Tip:	Çok Renkli TFT, LCD Dokunmak
Ekran Boyut:	Ekran 7,0" (10,0" isteğe bağlı)
Klavye:	Dokunmak Ekran
Yazıcı:	40 Karakter / Çizgi , termal Yazıcı
Uzak Kontrol ve İletişim:	RS 232 Liman / USB , Ethernet (isteğe bağlı)
Uyarı sistem Veri:	Görsel & Ses & Basılı
Depolamak:	Yukarı ile 200 döngüler , 1000 döngüler ( Opsiyonel )
izleme	Dokunmak Ekran, anaolg göstergeler için Bölme, Ceket, Jeneratör ve Hava Basıncı (Manometre)
Hareketlilik	4 Kolay konumlandırma üzerinde 4 döner tekerlekler ve sağlam sabitleme bacaklar
Buhar Jeneratör	ile birlikte pnömatik vanalar

Standard programlar

Tıbbi & Cerrahi Enstrümanlar	134°C	~ 60 min
Tekstil Malzemeler	134°C	~ 60 min
Lastik Nesne	121°C	~ 80 min
sıvılar içinde Bardak Konteyner	121°C	~ 60 min
sıvılar içinde Bardak Konteyner	125°C	~ 60 min
flaş	134°C	~ 20 min
Prion	134°C	~ 90 min
Bowie & Sik Ölçek	134°C	~ 45 min
Vakum sızıntı Ölçek		~ 25 min
özelleştirilebilir programı Kapasite		99

Safety and Quality

korur Şebeke itibaren elektriksel akım sızıntılar.

Kısa devre koruması.

Emniyet kapak.

hepa filtre için hava süzme.

Jeneratördeki şamandıra ile su seviyesi

kontrolü. Pnömatik Vanalar için kesin

yorucu. sızıntı Ölçek.

Ön vakum Çevrim

Şifre koruma.

Kapı yolundaki engellere karşı sensörler .

Kapılar basınç altında kilitleniyor.

Acil Durum Dur buton.

Aciz ile açık ikisi birden kapılar de bir Zamanlar çift kapı modelleri.

İlgili Direktifler ve Standartlar

Tıbbi Cihaz Direktifi	MDD 93/42/EEC / 2007/47/EC
Cihaz Sınıfı	Sınıf IIb, MDD 93/42/EEC, 2007/47/ EC (Annex IX)
Düşük Gerilim Direktifi	2014/35/EU - EN 61010-2-040 - EN 61010-1 - EN 60601-1
EMC Direktifi	2014/30/EU EN 60601-1-2 - EN 61326-1
Baskı yapmak Ekipmanlar Direktif	PED 2014/68/EU : EN 13445-1, -2, -3, -4, -5
Buharlı Sterilizatör Direktifi	EN285
Kalite Yönetim Sistemi	ISO 9001
Tıbbi Cihazlar Kalite yönetim sistem	ISO 13485
çevresel Yönetmek Sistemler	ISO 14001

®" Tip testler" nın-nin Sümer OLARAK Buhar sterilizatörler vardır gerçekleştirildi ve sertifikalı binaen ile en direktifler nın-nin TR 285 ve TS Alman akreditasyon şirketi HYGCEN GmbH tarafından EN 17665-1-2.

Teknik Veri Çarşaf

Bölme Ses ( litre ) ve BOYUTLAR
MODELLER	BEKAR KAPI						ÇİFT KAPI
MODELLER	100L	150L	250L	325L	425L	580L	150L	250L	325L	425L	580L	718L	900L
Yükseklik (mm)	390	390	500	500	670	670	390	500	500	670	670	670	670
Genişlik (mm)	390	390	500	500	670	670	390	500	500	670	670	670	670
Derinlik (mm)	700	1000	1000	1300	1000	1300	1000	1000	1300	1000	1300	1600	2000
STU Kapasite	1	1.5	1.5	2	6	8	1.5	1.5	2	6	8	10	12

cihaz boyut
MODELLER	BEKAR KAPI						ÇİFT KAPI
MODELLER	100L	150L	250L	325L	425L	580L	150L	250L	325L	425L	580L	718L	900L
Yükseklik (mm)	1655	1655	1765	1765	1935	1935	1655	1765	1765	1935	1935	1935	1935
Genişlik (mm)	885	885	995	995	1165	1165	885	995	995	1165	1165	1165	1165
Derinlik (mm)	1125	1325	1325	1625	1325	1625	1325	1325	1625	1325	1625	1925	2325

KURULUM ŞARTLARI: En az 60 cm. boşluk sağlamak için cihazın her iki yan tarafında gerekli etkili teknik servis. Egzoz fanı veya havalandırma için huninin cihazın üzerine yerleştirilmesi gerekir. etkili ısı tahliyesi.

*Herşey özellikler burada vardır sağlanan için sadece bilgi amaçlıdır ve haber verilmeksizin değiştirilebilir.

DRENAJ
su	eğimli boru ile olmak Kurulmuş en az 2 m uzunluğunda yerinde (Çap: 2"-3")
Buhar	Pnömatik kapak, yazılım kontrollü
Hava	Vakum Motor ( Dahili ) _

Sıcaklık
Menzil	115 oC _ - 137 o C (Oda)
Ölçüm	PT 100 (DIN A Sınıf)
sensör Durum	Bölme (1)

BASKI YAPMAK
Ölçüm	Baskı yapmak Sensörler (4)
sensör Durum	Bölme (1), Ceket( 1), Jeneratör (1), Conta( 1)

VAKUM
Kaynak	Pompa, Çift/ Bekar su Yüzük
Ön Vakum	Evet

CİHAZ İNŞAAT
Gövde	AISI 304 Paslanmaz Çelik İsteğe bağlı AISI 316 L Paslanmaz Çelik
Bölme	6mm, AISI 316 L Paslanmaz Çelik 12 mm kalınlığa kadar isteğe bağlı
Ceket	3mm, AISI 316L Paslanmaz Çelik 5 mm kalınlığa kadar isteğe bağlı
Kapı	10mm, AISI 304 Paslanmaz Çelik İsteğe bağlı AISI 316 L Paslanmaz Çelik.
Panel Örtmek	1-1,5 mm AISI 304 Paslanmaz Çelik İsteğe bağlı AISI 316 L Paslanmaz Çelik 3 mm kalınlığa kadar
borular	Pirinç, AISI 304 Paslanmaz Çelik, AISI 316 L Paslanmaz Çelik (İsteğe bağlı)
Bölme parlatma Polishing	elektro parlatma, Kumlama ( Opsiyonel)

Ceket
Ölçek Baskı yapmak	3.75 Çubuk
Ölçek Sıcaklık	140 C
Çalışma Sıcaklık	134 C
Çalışma Baskı yapmak	2,5 Çubuk

JENERATÖR
Ölçek Baskı yapmak	5.25 Çubuk
Çalışma Sıcaklık	144 C
Çalışma Baskı yapmak	3,5 Çubuk
su Seviye Koruma	*CRES / AISI 304 SS

* CRES: Anti aşındırıcı Paslanmaz Çelik

Enerji Tüketim
Elektrik	20 kW/Döngü
su	~120 Lt/Döngü

Chamber volume (L)	125	175	200	225	250	325	425	470	490	538	580	628	670	718	760	800	900	1000	1200
Weight of the Device (Kg)	590	630	670	710	750	800	850	900	945	1010	1060	1120	1200	1270	1330	1390	1450	1510	1570
Packaging Weight (Kg)	730	750	810	800	850	900	990	1040	1060	1150	1210	1290	1360	1430	1520	1590	1660	1700	1770

Chamber volume (L)	200	225	250	325	425	470	490	538	580	628	670	718	760	800	900	1000	1200
Weight of the Device (Kg)	710	760	810	850	900	950	985	1050	1110	1170	1230	1310	1390	1450	1510	1580	1650
Packaging Weight (Kg)	850	870	940	980	1070	1090	1110	1190	1250	1330	1400	1470	1560	1630	1700	1780	1900

Chamber volume (L)		125	175	200	225	250	325	425	470	490	538	580	628	670	718	760	800	900	1000	1200
Generator Power (3 Phase/400+10VAC)		20 kW		30 kW				40 kW					50 kW					60 kW
Installed Power	25 kW, 3Phase/ 400 VAC ± 10		35 kW, 3Phase/ 400 VAC ± 10				45 kW, 3Phase/ 400 VAC ± 10					55 kW, 3Phase/ 400 VAC ± 10					65 kW, 3Phase/ 400 VAC ± 10
EQUIPMENT-RELATED CHARACTERISTICS	Main Supply Vapor	4 - 6 Bars
EQUIPMENT-RELATED CHARACTERISTICS	Generator Volume(L)	60	60	60	60	60	60	70	70	70	70	70	75	75	80	80	80	80	100	100

Chamber volume (L)	125	175	200	225	250	325	425	470	490	538	580	628	670	718	760	800	900	1000	1200
Height (mm)	500	500	500	500	500	670	670	670	670	670	670	670	670	670	670	670	670	670	670
Width (mm)	500	500	500	500	500	670	670	670	670	670	670	670	670	670	670	670	670	670	670
Depth (mm)	500	700	800	900	1000	750	950	1050	1100	1200	1300	1400	1500	1600	1700	1800	2020	2250	2675
STU Capacity	-	1	1	1	1	2-4	6	6	6	6-8	8	8	8-10	10	10	10-12	12	14	16

Chamber volume (L)	125	175	200	225	250	325	425	470	490	538	580	628	670	718	760	800	900	1000	1200
Height (mm)	1800	1800	1800	1800	1800	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010
Width (mm)	890	890	890	890	890	1120	1120	1120	1120	1120	1120	1120	1120	1120	1120	1120	1120	1120	1120
Depth (mm)	1250	1300	1350	1400	1500	1100	1450	1550	1600	1700	1800	1900	2000	2100	2200	2300	2500	2750	2900

Chamber volume (L)	200	225	250	325	425	470	490	538	580	628	670	718	760	800	900	1000	1200
Height (mm)	1800	1800	1800	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010	2010
Width (mm)	940	940	940	1170	1170	1170	1170	1170	1170	1170	1170	1170	1170	1170	1120	1120	1120
Depth (mm)	1150	1250	1350	1100	1300	1400	1450	1550	1650	1750	1850	1950	2050	2150	2350	2600	2750

Medical and Surgical Tool (134 C)	~ 60 min
Textile Materials (134 C)	~ 60 min
Heavy Materials (134 C)	~ 65 min
Plastic/Rubber Materials (121 C)	~ 80 min
Rubber/Glass (125 C)	~ 60 min
Fluids (121 C)	~ 90 min
Flash (134 C)	~ 20 min
Prion (134 C)	~ 60 min
Bowie & Dick Test (134 C)	~ 35 min
Vacuum Leakage Test	~ 25 min
Number of optional programs	99
