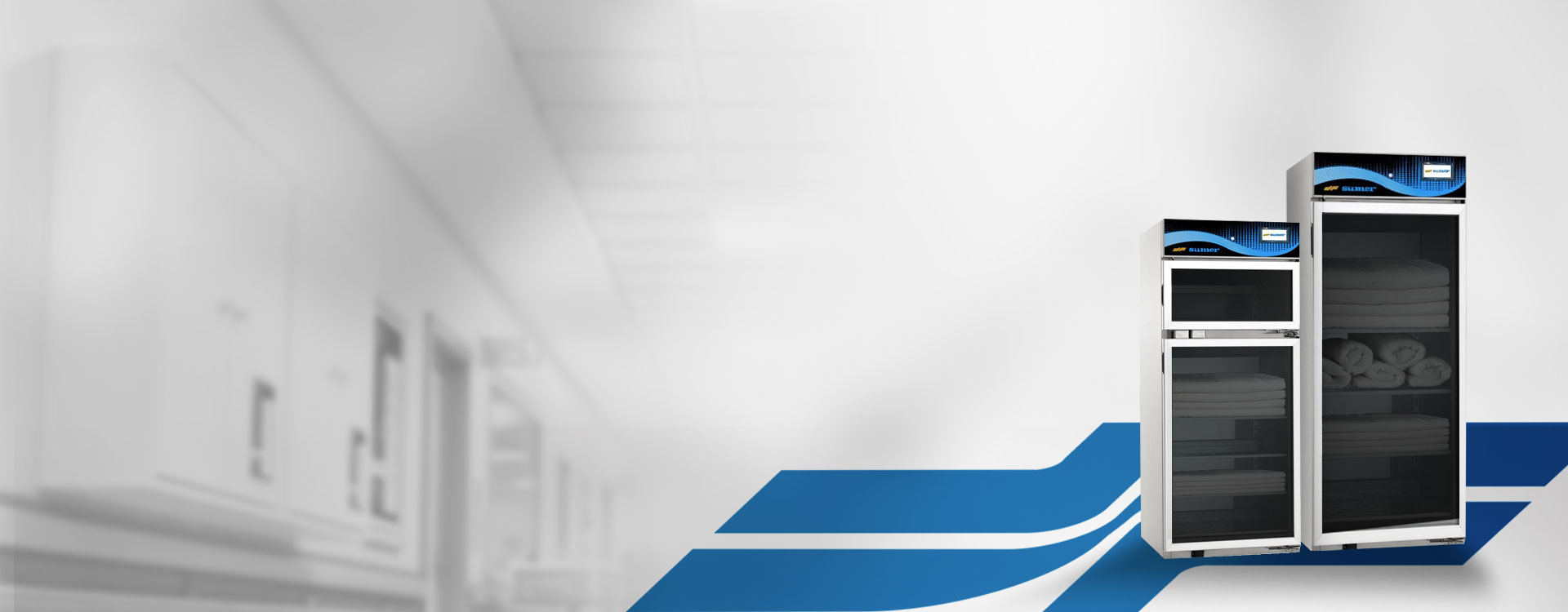

Gabinetes de Calentamiento

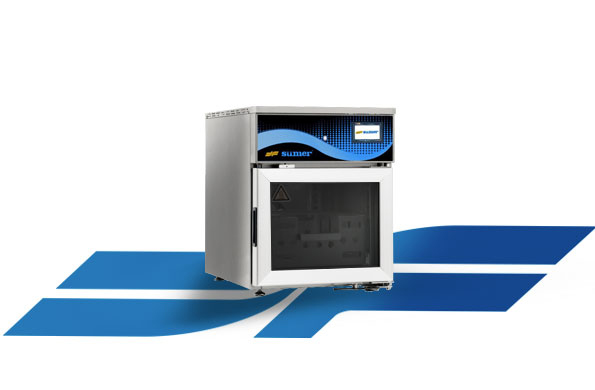

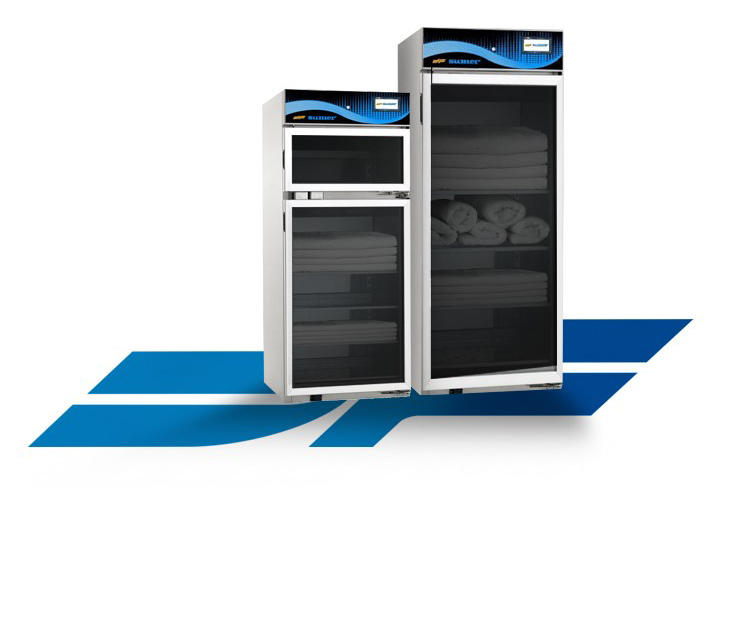

Los armarios de calentamiento han sido diseñados para llevar los fluidos y soluciones quirúrgicas y/o mantas, bolsas, soluciones en envases de plástico y vidrio a los niveles de temperatura requeridos para las aplicaciones en el hospital y centros de tratamiento ambulatorio.

Características Generales

El dispositivo consta de superficies internas y externas de acero inoxidable.

La puerta es de doble cristal resistente al calor y, opcionalmente, puede fabricarse en acero inoxidable.

Las paredes y puertas del dispositivo tienen capas dobles, y el grosor de las paredes varía entre 20 y 25 mm dependiendo del grosor del material.

La circulación del aire se distribuye de forma homogénea con un ventilador.

Está equipado con 4 tipos de sistemas de control fáciles de usar seleccionados dentro del proceso de pedido.

Las divisiones superior e individual contienen el control para cambiar entre el Modo Soluciones Intravenosas e irrigación/Mantas y para mantener la temperatura en el rango de 32-44°C o 32-71.1°C. La selección de temperatura para las divisiones inferiores está entre 32 y 71.1°C

Cualquier error que ocurra en el dispositivo se muestra en la pantalla digital.

El dispositivo producirá una advertencia audiovisual cuando la temperatura establecida exceda los 5.5°C (±0.5°C) y apaga el calentador automáticamente

El sistema de control de compartimiento doble controla los compartimientos y las temperaturas de ambos compartimientos. Los compartimientos superiores e inferiores pueden funcionar a diferentes temperaturas.

Indicadores en el Panel de Control

Indicación de temperatura digital

Los botones de ajuste de temperatura: botones para la selección de irrigación, manta y soluciones

Botón de encendido/apagado para divisiones

Indicador de error de temperatura, indicador de estado de la puerta

Indicador que controla las temperaturas de las divisiones de forma activa

Posible temperatura requerida a través del panel de control, selección del programa de temperatura de operación requerido

Ficha Técnica

Sistema de Control	Procesador PLC, Tarjeta electrónica
Modos de Control	Completamente automático / botones y pantalla táctil (la pantalla monocromática es opcional)
Tipo de Pantalla	TFT a color, Táctil LCD
Tamaño de la Pantalla	4.3 y/o 7.0" (las pantallas pueden ser instaladas con diferentes tamaños de acuerdo al propósito)
Teclado	Táctil
Impresora	Impresora térmica integrada con 40 caracteres/línea (opcional)
Comunicación	Puerto RS485/USB (Ethernet opcional)
Sistema de Av	Avisos con mensajes audiovisuales y escritos
Almacenamiento de Datos	Datos de 30 días
Seguimiento/Rastreo de procedimiento	Pantalla táctil
Movilidad	Fácil dirección sobre 4 ruedas giratorias
Puerta	Puerta simple/puerta doble, con aislamiento térmico, que no produce vapor ni humedad, vidrio templado, sellado magnético
Sistema de seguridad de la puerta	Cerradura magnética, abierta a través de la pantalla táctil con o sin contraseña
Material del ventilador	Brinda aire homogéneo. La rejilla protectora del ventilador está hecha de material no inflamable. Rango de temperatura de operación Ambas particiones se pueden configurar a diferentes temperaturas para los modelos de puerta simple y doble. De acuerdo con esto;
Rango de la Temperatura de Funcionamiento	1. En el Modo Soluciones Intravenosas: 32°C – 44°C (solo se usa para el compartimiento superior). 2. En modo de irrigación/manta: 32 OC - 71,1 OC (se utiliza tanto para el compartimiento superior como el inferior). 3. Modo BLT: 32°C - 94°C (Usado tanto para el compartimiento superior como para el inferior). (Nota: el compartimiento superior está configurado en Modo IV soluciones intravenosas de forma predeterminada).
Iluminación	Resistente a altas temperaturas, tipo LED, se enciende automáticamente al abrir la puerta, enciende la luz de la pantalla táctil cuando la puerta está cerrada
Sistema de ruedas	Cuatro ruedas, dos de las cuales tienen freno
Sistema de alarma	Alarma tanto visual como auditiva
Estantería	Bandejas móviles de acero inoxidable calidad AISI 304
Material	Todas las partes del dispositivo, tanto internas como externas, están fabricadas en acero inoxidable de calidad AISI 304
Aislamiento	Material de poliuretano de 40 mm de espesor.
Valor de potencia	220 V/50 Hz

Ficha Técnica

MODELOS	ARMARIOS CALENTADORES SERIE SM
MODELOS	50	100	150	200	250		350		450		550		650		750		850		950		1050
Volumen de la Cámara (L)	50	100	150	200	250		350		450		550		650		750		850		950		1050
Ancho de la Cámara (mm)	40	40	56	56	61		67		67		67		67		76		77		77		77
Alto de la Cámara (mm)	32	54	51	68	Down	61	Down	87	Down	80	Down	105	Down	110	Down	113	Down	109	Down	126	Down	143
Alto de la Cámara (mm)	32	54	51	68	Up	35	Up	35	Up	35	Up	35	Up	35	Up	35	Up	35	Up	35	Up	35
Profundo de la Cámara (mm)	40	47	53	53	43		43		59		59		67		67		77		77		77
Ancho del Dispositivo (mm)	49	53	65	65	70		76		76		76		76		86		86		86		86
Alto del Dispositivo (mm)	64	87	83	100	153		179		172		197		202		205		201		218		235
Profundo del Dispositivo(mm)	61	68	74	74	64		64		80		80		88		88		98		98		98
Ancho del Embalaje (mm)	61	61	77	77	82		88		88		88		88		97		98		98		98
Alto del Embalaje (mm)	80	102	99	116	169		195		188		213		218		221		217		234		251
Profundo del Embalaje (mm)	73	80	86	86	76		76		92		92		100		100		110		110		110
Puerta Sencilla	+	+	+	+	+		+		+		+		+		+		+		+		+
Puerta Doble	-	-	-	-	+		+		+		+		+		+		+		+		+
Pantalla Táctil	4,3"	4,3"	4,3"	4,3"	4,3"		4,3"		7		7		7		7		7		7		7
RS232	+	+	+	+	+		+		+		+		+		+		+		+		+
Conección Eléctrica	220 V 50Hz	220 V 50Hz	220 V 50Hz	220 V 50Hz	220 V 50Hz		220 V 50Hz		220 V 50Hz		220 V 50Hz		220 V 50Hz		220 V 50Hz		220 V 50Hz		220 V 50Hz		220 V 50Hz
Peso del dispositivo (Kg)	50	75	100	125	150		200		250		300		350		400		450		500		550

Sistemas de Control Opcionales

Es posible calentar entre 32°C y 94°C

Posibilidad de conexión a un ordenador y registro de los valores de temperatura a través de la conexión USB Sistema de control de pantalla digital de membrana - plata

Sistema de control de pantalla digital de membrana - diamante (con teclado)

Sistema de bloqueo de puertas mecánico o electrónico con características de compartimiento de una o dos puertas
