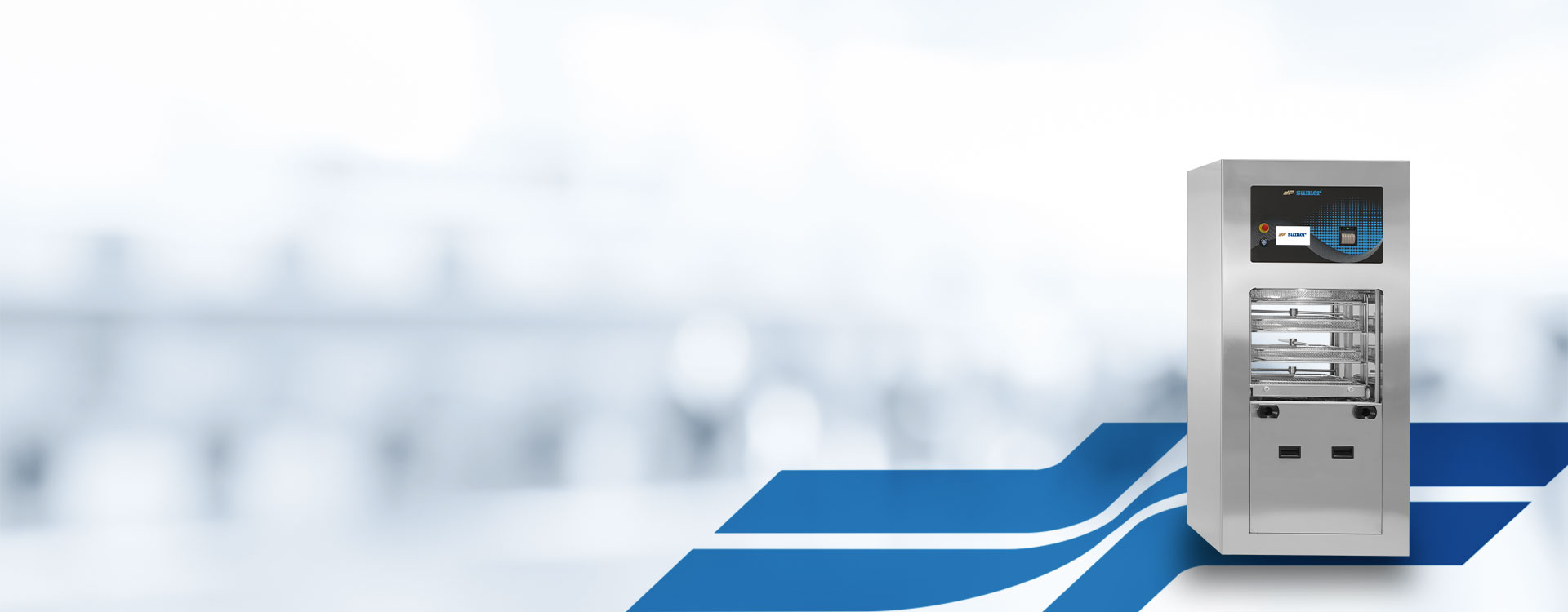

Lavadoras y Desinfectadoras
Lavadoras y Desinfectadoras


Nuestro producto ha sido diseñado para ser utilizado para el lavado y desinfección de herramientas de dispositivos médicos reutilizables y resistentes al calor. Se utiliza en lo siguiente:



Hospitales,
Clínicas para pacientes ambulatorios,
Centros de rehabilitación,
Se utiliza en laboratorios.



Debe ser utilizado por personal técnico experto que haya completado la formación requerida para el proceso de lavado y desinfección.



Embalaje y carga



El material de embalaje no debe utilizarse en el procedimiento de lavado y desinfección. En cambio, un carrito y una canasta son aptos para llevar el material a lavar.







Los materiales / herramientas no deben colocarse uno encima del otro o amontonarse al colocarlos en las cestas adecuadas. Los materiales deben colocarse juntos los de su misma clase en la medida de lo posible, y deben cargarse en carritos o estantes.



Herramientas quirúrgicas
Contenedores de quirófanos
Herramientas de laboratorio
Contenedores de vidrio
Materiales de caucho
Materiales plásticos


PROGRAMAS UTILIZADOS Y TIEMPOS
+ CICLO CORTO CICLO
ESTÁNDAR
CICLO LARGO CICLO DE
SECADO
CICLO DE AUTO
DESINFECCIÓN
Temp
(C)
TIEM
(S)
Temp
(C)
TIEM
(S)
Temp
(C)
TIEM
(S)
Temp
(C)
TIEM
(S)
Temp
(C)
TIEM
(S)
Prelavado 1 - - 30 120 30 120 - - - -
Prelavado 2 - - - - - - - - - -
Lavado 50 300 50 300 50 300 - - - -
Enjuague 1 40 300 40 300 40 300 - - - -
Enjuague 2 - - - - 40 180 - - - -
Enjuague 3 - - - - - - - - - -
Desinfección 93 300 93 300 93 300 - - 93 300
Secado 60 1500 60 1500 60 1500 50 600 60 1500
Características Generales



Sistema de Control PLC CPU
Modos de Control Completamente automático /botones y pantalla táctil
Tipo de Pantalla TFT a color, Táctil LCD
Tamaño de la Pantalla 7"
Teclado Pantalla Táctil
Impresora Impresora térmica con 40 carac- teres/línea
Comunicación Puerto RS232/USB, Ethernet
Sistema de Alarma Avisos con mensajes audiovisuales y escritos
Almacenamiento de Datos 200 ciclos
Seguimiento/Rastreo de procedimiento Pantalla t
Movilidad Orientación sencilla sobre 4 ruedas giratorias y patas estabilizadoras ajustables según la inclinación del suelo
Consumo de agua ~120 L/ciclo
Características Estructurales



Cuerpo 2.5 mm, acero inoxidable AISI 304
Cabina 1.5 mm, acero inoxidable AISI 316L
Puerta Vidrio templado
Revestimiento de paneles 1.5 mm, acero inoxidable AISI 304
Tubería Manguera de silicona, 1,5 mm, acero inoxidable AISI 304
Pulido de cámara Pulido electrolítico



Requisitos de Instalación



Agua Se recomienda agua desionizada
con ósmosis inversa para un alto rendimiento.
Potencia de instalación
para 200L
~ 20kw, 3 fases, 380 VAC ± 10
Potencia de instalación
para 250L-300L
~ 25kw, 3 fases, 380 VAC ± 10
Potencia de instalación
para 500L
~ 27.5kw, 3 fases, 380 VAC ± 10
Directivas y Normas Relacionadas



Directiva de Dispositivo Mé MDD 93/42/EEC - 2007/47/EC
Clase de Dispositivo Médico Class IIb, acc. to EC MDD 93/42/
EEC 2007/47/EC (Annex IX)
Directivas de Baja Tensión 2014/35/EU
EN 60601-1
Directivas de Compatibilidad
Electromagnética
Dispositivos de Lavado y
2014/30/EU
EN 60601-1-2
Desinfección EN 15883-1 Series Standards
Requisitos del Sistema de
Gestión Calidad
Requisitos Reglamentarios de
ISO 9001
Dispositivos Médicos ISO 13485
Sistema de Gestión Ambiental ISO 14001



PRESIÓN



Medición 2 Sensores de Presión
Posición del Sensor Cabina (1), Aire (1)
Seguridad y Calidad



Protege de fugas de corriente eléctrica.
Tiene protección contra cortocircuitos.
Está equipado con protección de válvula de seguridad.
Filtro HEPA es usado para filtración de aire.
Protección con contraseña.
En los modelos con doble puerta se utiliza un sistema que Desinfección Serie de normas EN 15883-1 Requisitos del Sistema de ISO 9001 Gestión Calidad Requisitos Reglamentarios de impide la apertura simultánea de ambas puertas.
Botón de parada de emergencia.





TEMPERATURA



Rango de funcionamiento 15 oC ̰ 110 oC
Medición 3 x Sensor PT100 (Clase DIN A)
Posición del Sensor Cabina (2), Agua (1)

Ficha técnica








MODELOS ADELA-WD 200 ADELA-WD 250 ADELA-WD 360 ADELA-WD 500 ADELA-WD 200 ADELA-WD 250
Gran Capacidad con Puerta Corredera Automática Gran Capacidad con Puerta Manual
Volumen de la Cámara (L) 200 250 360 500 200 250
Profundo de la Cámara (mm) 600 600 835 835 735 735
Alto de la Cámara (mm) 582 720 720 870 585 725
Ancho de la Cámara (mm) 618 618 618 618 625 625
Profundo del Dispositivo (mm) 825 825 1060 1060 1000 1000
Alto del Dispositivo (mm) 1860 1960 1960 2010 1870 2010
Ancho del Dispositivo (mm) 855 855 855 1100 885 885
Profundo del Embalaje (mm) 1025 1025 1260 1260 1200 1200
Alto del Embalaje (mm) 2060 2160 2160 2190 2070 2190
Ancho del Embalaje (mm) 1055 1055 1055 1300 1085 1085
Puerta Sencilla + + + + + +
Puerta Doble + + + + + +
Pantalla Táctil 7" 7" 7" 7" 7" 7"
RS232 + + + + + +
Resistencia al Calor del Agua (KW) 9 9 12,5 12,5 12,5 12,5S
Resistencia al Secado (KW) 5,7 5,7 5,7 5,7 6 6
Caudal de soplado del ventilador del motor de secado (m3/h) 150 150 150 150 150 150
Bomba de potencia de circulación (KW) 1,4 1,4 2,55 2,75 1,4 1,4
Características de conexión eléctrica
de la bomba de circulación
380V ± 10 380V ± 10 380V ± 10 380V ± 10 380V ± 10 380V ± 10
Caudal de la bomba de circulación (d/d) 600 600 800 950 650 650
Bomba dosificadora de detergente + + + + + +
Bomba dosificadora de neutralizante + + + + + +
Conexión eléctrica 3N+1 50 Hz, 380 V 3N+1 50 Hz, 380 V 3N+1 50 Hz, 380 V 3N+1 50 Hz, 380 V 3N+1 50 Hz, 380 V 3N+1 50 Hz, 380 V
Diámetro de la tubería de drenaje de agua (mm) 25 25 25 25 25 25
Cantidad de niveles de cestas 4 5 5 6 4 5
Cesta DIN 8 12 15 18 8 12
Filtro HEPA H14, porcentaje de retención de partículas 99,999%
